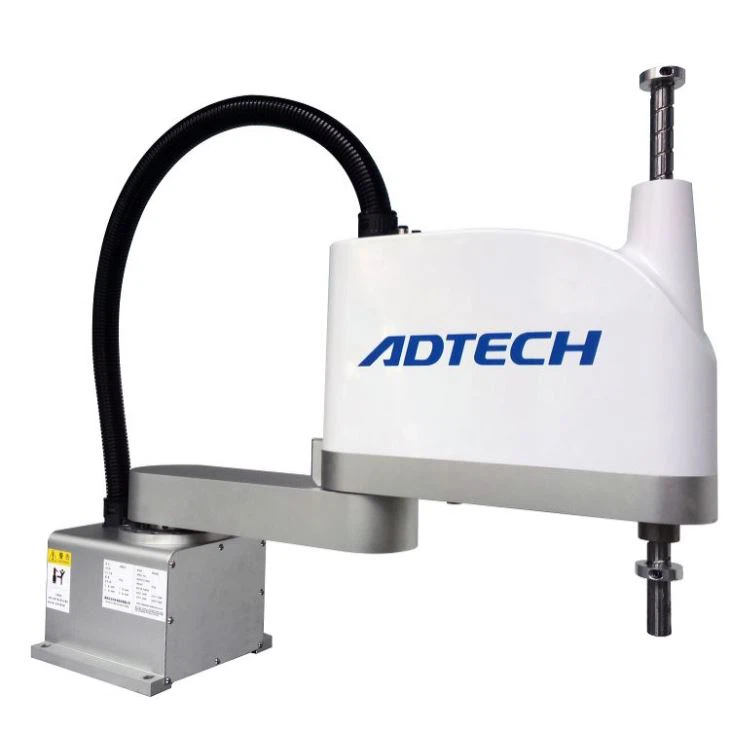

Izrada robota SCARA 600 mm AR 6520

Parametri

X, Y, Z-os Ponavljanje tačnosti pozicioniranja: ± 0. 01 mm

Tačnost ponavljanja R-ose: ± 0. 005 °

Privjesak za S-nastavu: 8. 0 inčni HMI

Način vožnje: AC servo motor

Primjena: Raspršivanje ljepila, Pick& Place, Vijak zategnite

Dužina ruke: 500 mm

Period ciklusa: 0. 39 s

Kontroler robota: Sadrži

Program: Ar Jezik, G-kod, Nastavni program

Model	AR 6520
Vrste			SCARA
Broj osovina			4
Dužina ruke			600 mm
Specifikacija osovine	X Osovina	Dužina ruku	300 mm
		Opseg rotacije	±130°
	Y Osovina	Dužina ruku	300 mm
		Opseg rotacije	±140°
	Z Osovina	Ruta	200 mm
	R Osovina	Opseg rotacije	±360°
Najveća brzina	X Osovina		375°/s
	Y Osovina		600°/s
	X, Y Sinteza osi		7.1m/s
	Z Osovina		1.1m/s
	R Osovina		1500°/s
Standardno vreme ciklusa			0.39s
Ponovite Pozicioniranje Tačnost		X, Y Osovina	± 0. 015 mm
		Z Osovina	± 0. 01 mm
		R Osovina	±0.005°
Nazivno / maksimalno opterećenje			5 KG / 10 KG
Osovina dopušta inerciju učitavanja (Rated / Max)			0. 05 KG / ㎡
			0. 2 KG / ㎡
Korisnička signalna linija			0. 2 ² × 16 Linije, 8 Izlaz, 6 Ulaz
Korisnici cijevi			φ 6 × 2 Korijen
Granicna zaštita			1 Softverski limit 2 Mehanička granica (X, Y, Z osovina)
Težina			24. 3 KG

Značajke i primjena

S prednostima visoke krutosti, visoke preciznosti, malog prostora za ugradnju i velikog radnog prostora, SCARA robot se široko primjenjuje u industrijskim područjima, poput plastike, automobila, elektroničkih proizvoda, kućanskih aparata, lijekova, preciznih mašina i hrane itd.

Područje primjene

1. Mašina za brizganje

2. Vizuelno sortiranje

3. Rukovanje čipovima

4. Otkrivanje PCB ploče

5. Upravljanje pločama

6. Šrafciger

FAQ

P: Koji je garancijski rok proizvoda?

O: Jednogodišnja garancija na sve proizvode.

P: Šta je sa aplikacijama Robota?

Utovar i istovar, plug-in, sortiranje, montaža proizvodnje, testiranje i druga polja
